（1）开始

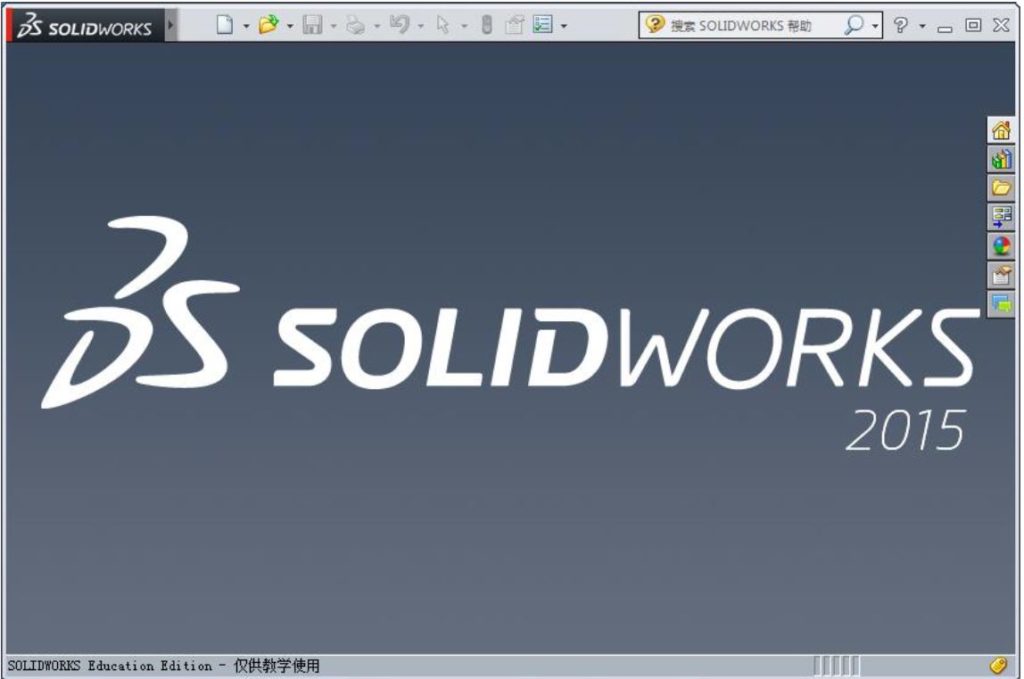

进入软件后如下图所示

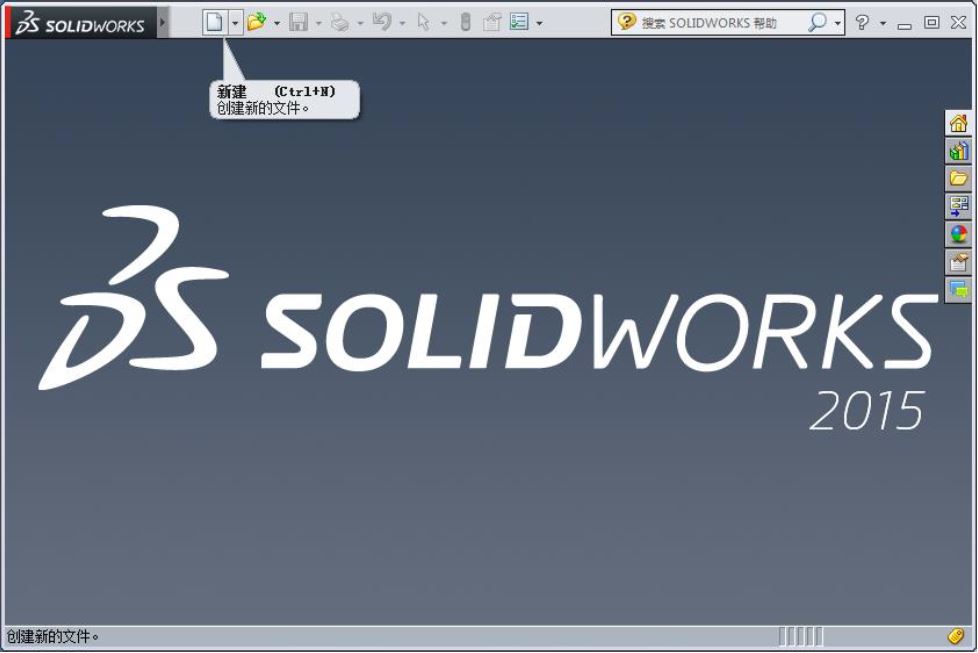

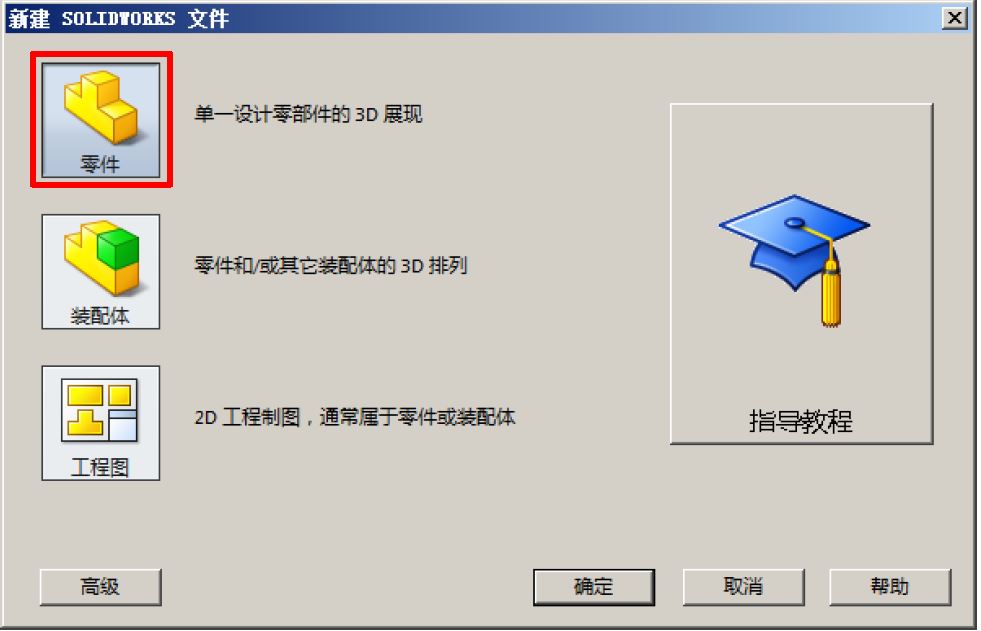

按图指示新建零件图，更详细的帮助请点击”指导教程”

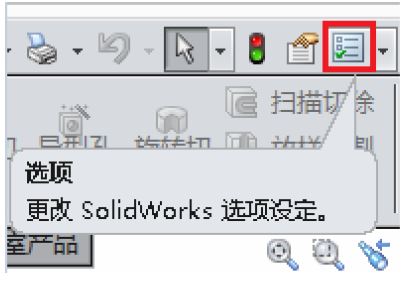

单击界面最上方标准工具栏中“选项”命令图标，出现 “文档属性” 对话框。 在对话框中，单击 “文档属性”选项标签下的“单位”选项。按照课程要求进行配置。
（2）草图绘制

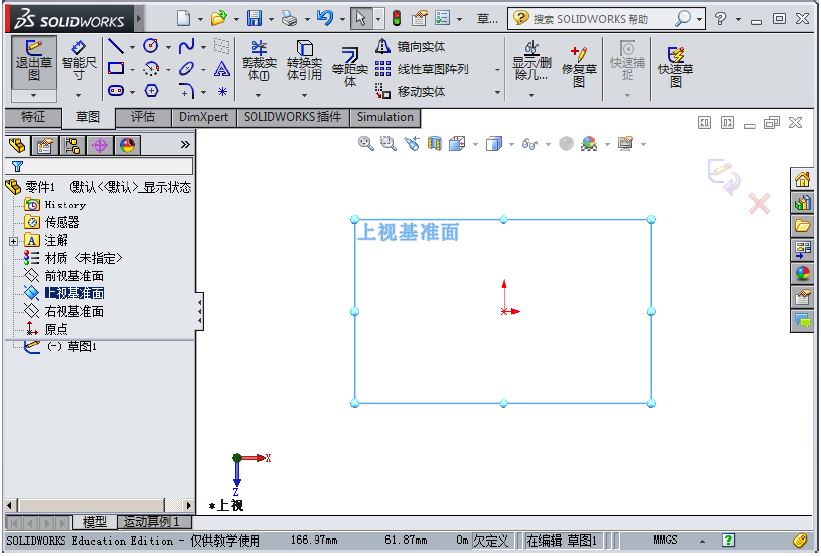

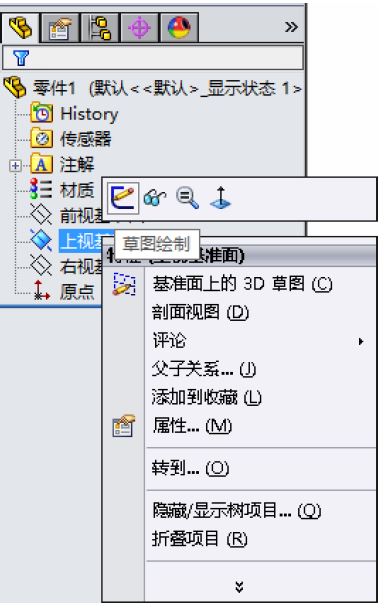

一般来说构建三维模型首先需要构造一个平面的特征，然后通过拉伸等方式让它变成三维的，为此首先需要画一个二维草图。在界面左侧点击上视基准面，点击草图绘制，自动进入二维模式。
在上方可以选择绘制各种形状，只要分别设定即可。
添加几何约束

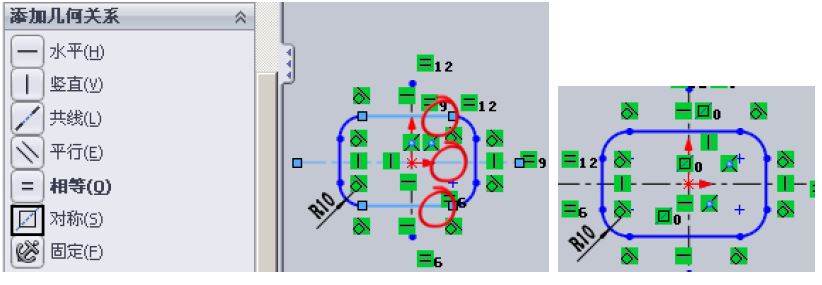

有时在构造图时，需要保证“垂直”、“平行”等几何关系，为此需要添加几何约束。具体操作方式是按住ctrl，并选择对应的图形，在界面左侧出现的“属性”对话框中选择。下图以构造对称矩形为例：
尺寸标注

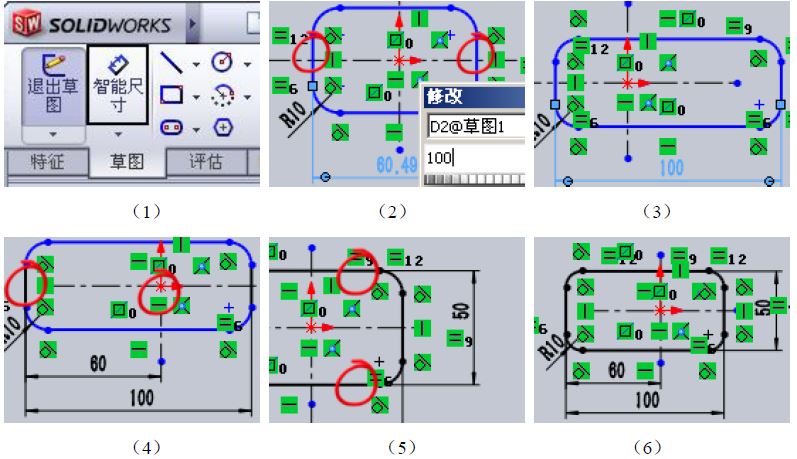

有时候已经给定了尺寸，因此需要通过尺寸标注固定某些边的长度。单击“智能尺寸”命令图标，在草图中依次单击的两条边，在光标处出现两者之间的间距尺寸，向下移动鼠标到合适位置并单击鼠标左键确认尺寸放置位置，在出现的“修改”对话框中输入数值“100”，单击修改对话框中的确 定图标“ ”或直接回车，创建尺寸标注。 下图仍以矩形为例
约束与冲突
标注尺寸后的边会变为黑色，表示其已经约束。对于所有未约束的边进行尺寸标注（或者设定几何关系）让草图达到完全约束的情况。有时候标注的尺寸过多或者几何约束有误会出现过约束的情况，为此需要调整对应的设置。同时，也可以选择添加几何约束中固定的属性强制使其约束（但这并不推荐）。完全约束后点击“退出草图”可以创立特征。
（3）创立特征
退出草图后，选中对应的草图，根据选择可以创立对应特征。
每个特征都有需要配置的属性，具体应当参阅官方的说明。创立好特征后，选择新的基准面画新的草图，然后重复这个过程就可以实现零件图的三维建模了。
（4）Tips
一些可能帮助绘图的快捷键：
二维环境视角
1、移动：同时按住Ctrl 和鼠标中键（滚轮）并移动鼠标
2、放大或缩小：滚动鼠标中键（滚轮）
3、双击鼠标中键（滚轮）可将绘制的图元布满图形窗口
三维环境视角
1、移动:同时按住Ctrl 和鼠标中键（滚轮）并移动鼠标
2、放大或缩小：滚动鼠标中键（滚轮）
3、旋转：按住鼠标中键（滚轮）移动鼠标
4、双击鼠标中键（滚轮）可将模型布满图形窗口
设置模型显示样式

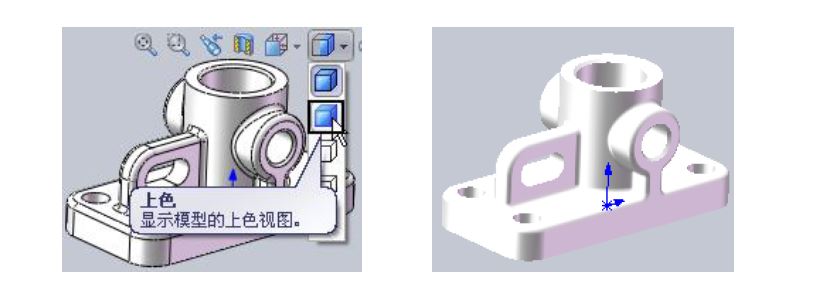

系统默认显示样式为“带边线上色显示”（带线框着色模型），更改模型显示样式为“上色”（着色不显示线框）显示。在图形区域上方命令管理器中，单击“显示样式”命令图标下拉菜单中的“上色”命令图标 ，模型显示为不带线框着色模型状态。
（5）参考资料
本文大量参考了清华大学的《Solidworks 实验指导书(机类)》同时建议同学通过阅读这本书以及Solidworks自带的帮助文档来获得更好的理解
